AliExpressのBIGTREETECHのストアを見ていたら、いろいろと新商品が出ていたので紹介する。
目次
BIGTREETECH E3 RRF V1.1
「BIGTREETECH E3 RRF V1.1」は「SKR MINI E3 V2.0」の後継にあたるEnder-3用の32bitメインボードで「SKR MINI E3 V2.0」との主な仕様の比較は以下の通りとなっている。
| BIGTREETEC E3 RRF V1.1 | SKR MINI E3 V2.0 | |
| マイクロプロセッサ （MCU） | ARM Cortex-M4 (STM32F407VGT6) | ARM Cortex-M3 (STM32F103RCT6) |
| CPU動作周波数 | 168MHz | 72MHz |
| 対応ディスプレイ | タッチパネルディスプレイ等 | タッチパネルディスプレイ等 |
| 対応モータードライバ | TMC2209 （URAT mode） | TMC2209 （URAT mode） |
| デュアルZ軸 | 対応 | 対応 |
| WI-FIモジュール | あり （ESP-07S） | なし （オプション対応） |
| 最大出力電流 | 4A （AOZ1284PI） | 2.5A （MP1584EN） |
上記に加えて「BIGTREETECH E3 RRF V1.1」には、以下のような変更が加えられている。
- ヒートシンクが大型化
- サーミスタに保護回路追加
端的に言えば、「SKR MINI E3 V2.0」のCPUが強化され、追加でWi-Fiモジュールが内蔵されたということである。
Smarter Shopping, Better Living! Aliexpress.com
BTT E3 RRF IDEX V1.0 Expansion Board
IDEXとは
IDEXの3Dプリンタを画像検索すると、以下のような結果が表示される。
上記の画像を見ると、IDEXの3Dプリンタにはエクストルーダーが2つあることが分かる。
このように、IDEXとはIndependent Double EXtrusion systemの頭文字をとったもので、２つのエクストルーダーが独立して動作する機構のことをいう。
IDEXの利点
- 複数パーツの印刷にかかる時間の短縮
- 複数のパーツを印刷する場合、同時に2つのパーツが印刷されていくため印刷にかかる時間が短縮される。
- 素材の違うフィラメントを同時に扱える
- サポート材のみ水溶性フィラメントにする、パーツの特定部分のみ木目調や導電性にするといったことが可能となる。
- 2色刷りができる
- 2色のフィラメントが同時に扱え、印刷時間とフィラメントの消費に無駄が出ることなく2色刷りが可能となる。
IDEXの欠点
- 3Dプリンタのヘッド部分の重量が増す
- エクストルーダーが1組の場合と比べて、2組の場合にはヘッド部分の重量が2倍となるためその重量を支えられるだけの剛性が必要となる。
- 追加のモーター等が必要となる
- モーター、サーミスタ、ノズル、ヒートブロック、ヒートブレイク、ファンといった3Dプリンタのヘッド部分のパーツが2組必要となる。
BTT E3 RRF IDEX V1.0 Expansion Board
Ender-3のようなタイプの3DプリンタをIDEX化しようとすると、エクストルーダーに加えX軸モーターを追加する必要が出てくる。
「BTT E3 RRF IDEX V1.0 Expansion Board」は、Ender-3タイプの3Dプリンタを改造してIDEX化する際に「BIGTREETECH E3 RRF V1.1」へモーターを追加できるようにするための拡張ボードである。
拡張ボードでは以下のインターフェースが追加される。
- X2モーター
- E1モーター
- X2エンドストップ
- E1エンドストップ
- E1サーミスタ
- E1ヒーター
- ファン×2
- 入力電源（DC 12/24V）
なお、Ender-3をIDEX化するために必要となるアップグレードパーツ（IDEX Kit）もBIGTREETECHで販売されるようだが、BIGTREETECHのストア内には見つけることができなかった。
Smarter Shopping, Better Living! Aliexpress.com

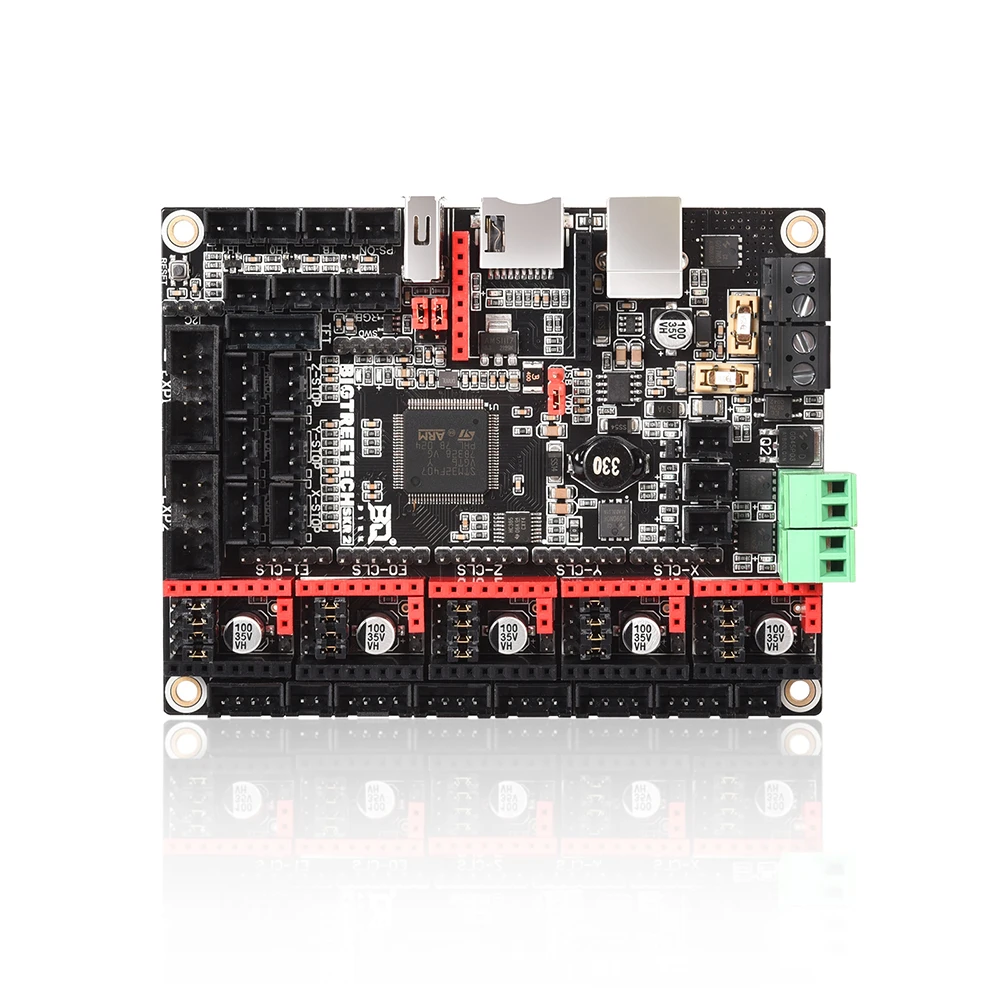

BIGTREETECH BTT SKR 2
「BIGTREETECH BTT SKR 2」は、「SKR V1.4 / SKR V1.4 Turbo」の後継にあたる32bitメインボードで、「SKR V1.4 / SKR V1.4 Turbo」からの主な変更点は以下のとおりである。
| BIGTREETECBTT SKR2 | SKR V1.4 SKR V1.4 Turbo | |
| マイクロプロセッサ （MCU） | ARM Cortex-M4 (STM32F407VGT6) | LPC1768 Turbo:LPC1769 |
| CPU動作周波数 | 168MHz | 100MHz Turbo:120MHz |
| CNC FAN | 3 | 2 |
| USBメモリ | 対応 | 非対応 |
上記に加えて「BIGTREETECH BTT SKR 2」には、以下のような変更が加えられている。
- サーミスタに保護回路追加
- 熱暴走保護のための回路追加
Smarter Shopping, Better Living! Aliexpress.com
BIQU Dual Z Axis Lead Screw Upgrade Kits for Ender3
「BIQU Dual Z Axis Lead Screw Upgrade Kits for Ender3」は、Ender-3用のアップグレードパーツでEnder-3EをデュアルZ軸へ改造するためのものである。
Smarter Shopping, Better Living! Aliexpress.com
まとめ
- BIGTREETECHの新商品を紹介した。
- 3Dプリンタ用のより高性能なボードが追加されていた。
- Ender-3をデュアルZ軸に改造するためのパーツが追加されていた。
